Nanoshields - Modelos 3D

A Circuitar está disponibilizando modelos 3D para todos os Nanoshields. Os modelos estão disponíveis para visualização diretamente na página de cada produto, sem que seja necessário instalar nenhum software adicional. Dessa forma você pode visualizar todos os detalhes dos módulos em qualquer ângulo.

Os arquivos também estão disponíveis gratuitamente para download em formato Sketchup, sendo uma ótima ferramenta para simular a montagem de qualquer conjunto e verificar as dimensões finais. Assim você pode planejar melhor a montagem do projeto, bem como escolher a caixa mais adequada para a sua aplicação.

O software Sketchup possui versões grátis para download, além de ter uma grande comunidade de desenvolvedores e milhares de modelos disponíveis para download através do site 3D Warehouse.

A figura abaixo ilustra uma montagem dos nanoshields feita com um modelo 3D de caixa e fonte:

!Visualizando os modelos 3D

Para visualizar os modelos 3D, basta clicar no botão "Ver modelo 3D" que fica logo abaixo da foto principal de cada módulo. Automaticamente será aberta uma nova janela no seu navegador, onde você pode visualizar o módulo. Além disso é possível alterar o ângulo ou o zoom utilizando o mouse. Você não precisa instalar o Sketchup para visualizar o modelo no navegador.

A figura abaixo mostra a localização do botão:

!Como baixar os modelos 3D

Você também pode baixar o modelo 3D de todos os módulos diretamente no seu computador. Dessa forma é possível simular como ficará a montagem do conjunto, avaliar as dimensões do seu projeto, facilitando o planejamento e a instalação.

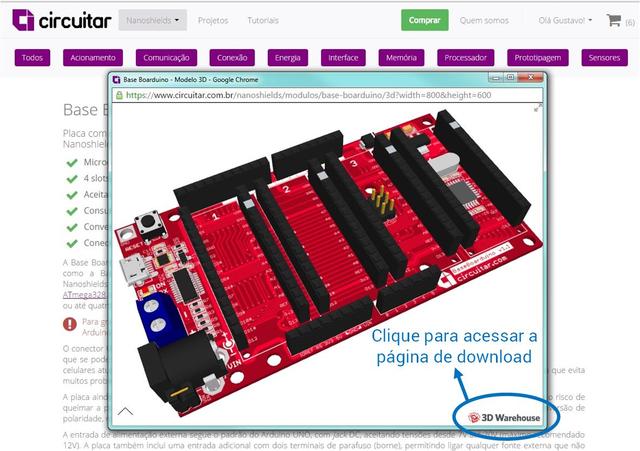

Para fazer o download dos modelos, basta clicar no botão "3D Warehouse" localizado no canto inferior direito da janela de visualização do modelo. Você será direcionado diretamente para o site da Circuitar no 3D Warehouse.

No site 3D Warehouse, você terá acesso para download do modelo em diferentes versões do Sketchup e também em formato .STL, muito utilizado em impressoras 3D. Para ter acesso aos arquivos, basta clicar no botão "Download" e escolher o formato desejado.

A figura abaixo mostra a localização do botão "Download":

!Acesso à todos os modelos

Para ter acesso à todos os modelos de uma só vez, basta acessar a página da Circuitar no 3D Warehouse através do link: https://3dwarehouse.sketchup.com/by/circuitar

Outra forma é clicando diretamente no logo da Circuitar, dentro da página de qualquer módulo, como indica a figura abaixo:

A figura abaixo mostra a página da Circuitar no 3D Warehouse.
